XState 新手教學 - Finite State Machine

Dec 08, 2019. 11 mins read

我們上一篇文章介紹了什麼是 XState 以及為什麼推薦使用 XState,接下來幾篇文章會講解 XState 基本用法,希望能幫助大家快速地上手 XState!

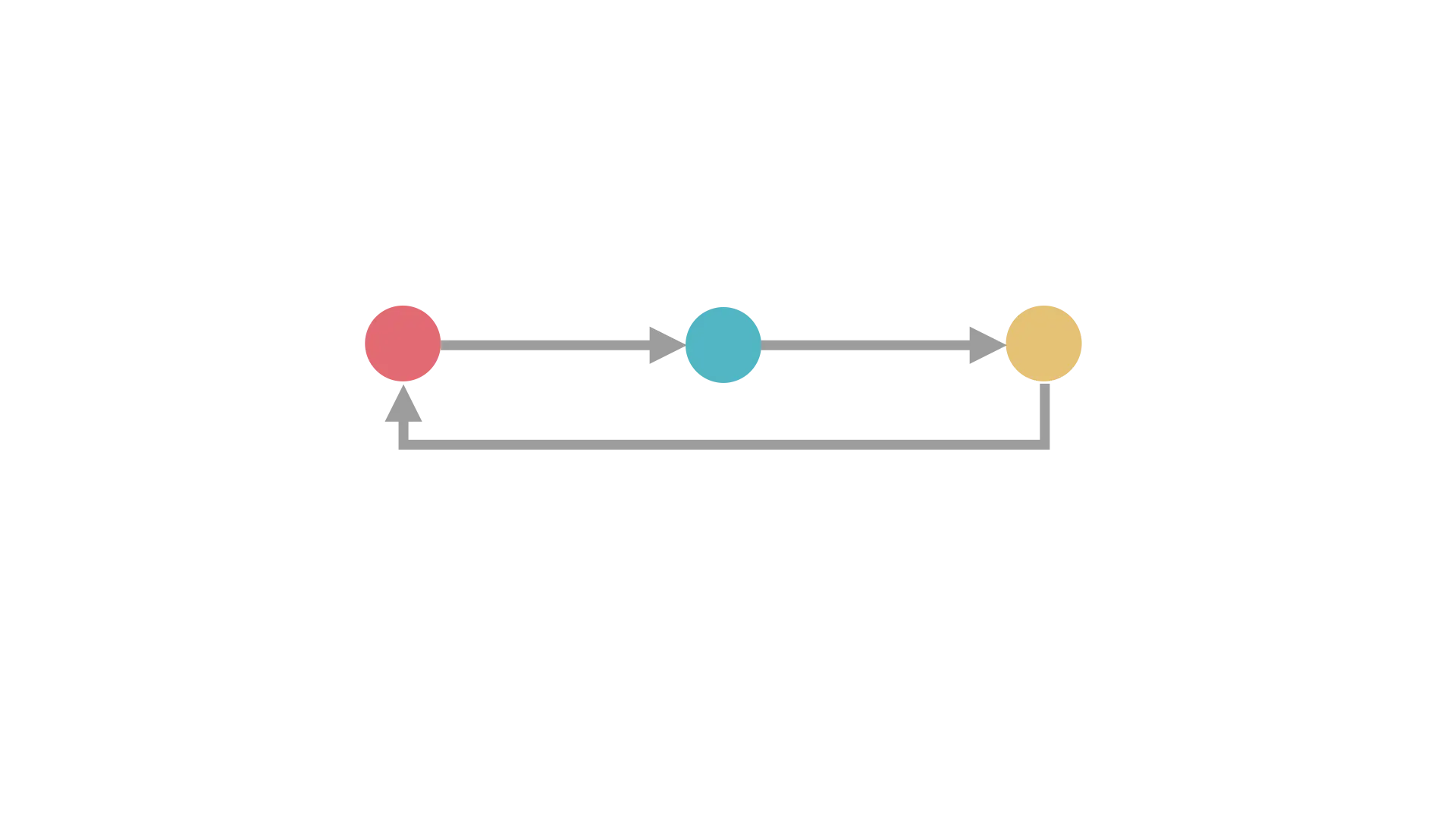

state machine image

如果還不知道什麼是 XState 的讀者可以先看上一篇文章 XState 簡介。如果想要開始上手 XState 的讀者,那一定要先知道是什麼有限狀態機

有限狀態機 (Finite State Machine)

有限狀態機 (Finite State Machine, FSM) 是一種數學模型用來描述系統的行為,這個系統在任何時間點上都只會存在於一個狀態。舉例來說,紅綠燈就有 紅燈綠燈黃燈 三種狀態,在任何時間點上一定是這三種狀態的其中一種,不可能在一個時間點上存在兩種或兩種以上的狀態。

一個正式的有限狀態機包含五個部分

  • 有限數量的狀態 (state)
  • 有限數量的事件 (event)
  • 一個初始狀態 (initial state)
  • 一個轉換函式 (transition function),傳入當前的狀態及事件時會返回下一個狀態
  • 具有 0 至 n 個最終狀態 (final state)

需要強調的是這裡的 狀態 (State) 指的是系統定性的 mode 或 status,並不是指系統內所有的資料。舉例來說,水有 4 種狀態 (State)-固態、液態、氣態 以及等離子態,這就屬於狀態,但水的溫度是可變的定量且無限的可能就不屬於狀態!

只要能夠理解 FSM 的組成,接下來我們就可以進入到 XState 來撰寫程式碼了!

上一篇文章講到的 Statescharts 就是 FST 的擴展,這些核心的內容是完全一樣的,我們下一篇會繼續講 Statecharts 擴展了哪些功能。

建立第一個 Machine

XState 的 Machine 其實就是一個 State Machine (精確地說是 Statechart),所以我們在建立一個 Machine 要先整理我們的程式有哪些狀態,哪些事件,以及初始狀態。

讓我們來看一個紅綠燈的例子吧!

import { Machine } from 'xstate';

const lightMachine = Machine({
  states: {
    red: {},
    green: {},
    yellow: {},
  },
});

首先我們需要訂定 Machine 會有哪些狀態,傳給 Machine 一個 object 內部必須有 states 這個屬性,而 states object 的每個 key 就是這個 Machine 擁有的**狀態。**所以這段程式碼代表這個 Machine 擁有 red , green , yellow 三種狀態。

import { Machine } from 'xstate';

const lightMachine = Machine({
  states: {
    red: {},
    green: {},
    yellow: {},
  },
});

接下來我們要定義初始狀態,假如說我們希望一開始是紅燈,那就給 initial 如下

import { Machine } from 'xstate';

const lightMachine = Machine({
  initial: 'red',
  states: {
    red: {},
    green: {},
    yellow: {},
  },
});

initial'red' 這樣我們的 lightMachine 的初始狀態就會是 red。接下來我們要定義每個狀態下會有什麼事件,遇到這些事件時,會轉換成什麼狀態。這裡我們訂定三個狀態下都會有 CLICK 事件,並且狀態的轉換是 red -> green -> yellow -> red ... 那我們的程式碼就會像下這面這樣

import { Machine } from 'xstate';

const lightMachine = Machine({
  initial: 'red',
  states: {
    red: {
      on: {
        CLICK: 'green',
      },
    },
    green: {
      on: {
        CLICK: 'yellow',
      },
    },
    yellow: {
      on: {
        CLICK: 'red',
      },
    },
  },
});

我們在每個狀態下加入 on 屬性, on 的 key 代表事件名稱,value 則代表轉移的下一個狀態。

這時候我們就可以拿 lightMachine 來使用了!透過 .transition(state, event) 這個方法來取得下一個狀態

import { Machine } from 'xstate';

const lightMachine = Machine({
  //...
});

const state0 = lightMachine.initialState;
console.log(state0);
const state1 = lightMachine.transition(state0, 'CLICK');
console.log(state1);
const state2 = lightMachine.transition(state1, 'CLICK');
console.log(state2);
const state3 = lightMachine.transition(state2, 'CLICK');
console.log(state3);

這個回傳的 state object 有兩個常用的方法及屬性分別是

  • value
  • matches(parentStateValue)
  • nextEvents

value 可以拿到當前的狀態,matches 則可以用來判斷現在是否在某個狀態,比如說

import { Machine } from 'xstate';

const lightMachine = Machine({
  //...
});

const state0 = lightMachine.initialState;
console.log(state0.value); // 'red'
const state1 = lightMachine.transition(state0, 'CLICK');
console.log(state1.value); // 'green'

state0.matches('red'); // true
state0.matches('yellow'); // false
state0.matches('green'); // false

nextEvents 則可以拿到該 state 有哪些 events 可以使用

import { Machine } from 'xstate';

const lightMachine = Machine({
  //...
});

const state0 = lightMachine.initialState;
console.log(state0.nextEvents); // 'CLICK'

最後,把程式碼放到 XState Visualizer 上就會長相這樣

這樣一來我們就完成了一個簡單的 Machine,但我們的 lightMachine 每次都要傳入當前的 state 跟 event 才能做狀態轉換,這是為了讓 transition 保持是一個 Pure Function,它不會改變 lightMachine 物件的狀態,方便我們做單元測試。但我們通常不想要自己儲存及管理狀態,所以 XState 提供了 Interpret!

如果不知道什麼是 Pure Function 的讀者,建議看一下 Think in FP (03): 我們的 Function 不一樣

Interpret

XState 提供了一個叫 interpret 的 function 可以把一個 machine 實例轉換成一個具有狀態的 service,如下

import { Machine, interpret } from 'xstate';

const lightMachine = Machine({
  //...
});

const service = interpret(lightMachine);

// 啟動 service
service.start();

// Send events
service.send('CLICK');

// 停止 service 當你不在使用它
service.stop();

interpret 得到的 service 具有自己的狀態,當 start() 後,這個 service 就會到初始狀態,同時可以對他傳送(send)事件,同時也可以透過 service.state 拿到當前的狀態,如下

import { Machine, interpret } from 'xstate';

const lightMachine = Machine({
  //...
});

const service = interpret(lightMachine);

// 啟動 service
service.start();

console.log(service.state.value); // 'red'
service.send('CLICK'); // Send events
console.log(service.state.value); // 'green'

// 停止 service 當你不在使用它
service.stop();

這樣一來我們就可以很簡單的透過 service 來管理及保存當前的狀態!

XState 4.7 之後,一個 service start 後,其實是一個 subscribable 的物件,可以搭配 Observable 相關的 library 互相操作,比如說可以透過 rxjs 的 from 把 start 後的 service 轉乘 rxjs 的 observable!如果對 Observable 有興趣的讀者可以參考本站的 30 天精通 RxJS 系列文

實作紅綠燈

這裡我們使用 React 當作 UI Library 來實作,需求是畫面上會有一個 Button 以及一個圓點,點擊 Button 以後圓點的顏色會改變,顏色改變順序為 紅 → 綠 → 黃 → 紅... 不斷接續。

這裡也提供 Vue 版本以及 Angular 版本的實作。

首先讓我們建立好 Machine,筆者習慣會先把一個 Machine 會用到的 States 跟 Events 都用獨立寫出來,如下

const LIGHT_STATES = {
  RED: 'RED',
  GREEN: 'green',
  YELLOW: 'yellow',
};

const LIGHT_EVENTS = {
  CLICK: 'CLICK',
};

再定義 lightMachine

lightMachine.js
import { Machine } from 'xstate';

const LIGHT_STATES = {
  RED: 'RED',
  GREEN: 'GREEN',
  YELLOW: 'YELLOW',
};

const LIGHT_EVENTS = {
  CLICK: 'CLICK',
};

export const lightMachine = Machine({
  initial: LIGHT_STATES.RED,
  states: {
    [LIGHT_STATES.RED]: {
      on: {
        [LIGHT_EVENTS.CLICK]: LIGHT_STATES.GREEN,
      },
    },
    [LIGHT_STATES.GREEN]: {
      on: {
        [LIGHT_EVENTS.CLICK]: LIGHT_STATES.YELLOW,
      },
    },
    [LIGHT_STATES.YELLOW]: {
      on: {
        [LIGHT_EVENTS.CLICK]: LIGHT_STATES.RED,
      },
    },
  },
});

接著完成 React 的部分

App.jsx
import React from 'react';
import { useMachine } from '@xstate/react';
import { lightMachine } from './lightMachine';

function App() {
  const [state, send] = useMachine(lightMachine);
  return (
    //...
  );
}

React 的部分我們使用了 XState 官方提供的 @xstate/react Library,這裡用到的 useMachine 其實就是用了前面提到的 interpret 它已經幫我們產生好 service 並會回傳 [state, send, service]

App.jsx
import React from 'react';
import { useMachine } from '@xstate/react';
import { lightMachine } from './lightMachine';

function App() {
  const [state, send] = useMachine(lightMachine);
  return (
    <div className="App">
      {state.matches(LIGHT_STATES.RED) && <RedLight />}
      {state.matches(LIGHT_STATES.GREEN) && <GreenLight />}
      {state.matches(LIGHT_STATES.YELLOW) && <YellowLight />}
      <button
        onClick={() => {
          send(LIGHT_EVENTS.CLICK);
        }}
      >
        click me
      </button>
    </div>
  );
}

最後 return 時只要透過 state.matches 決定要顯示哪個狀態的畫面,並且在 button onClick 時傳送 LIGHT_EVENTS.CLICK 事件就可以囉 👍

完整的範例程式碼在這裡

自我練習

做一個互動按鈕,初始狀態為空心的讚,點擊後會秀出實心的讚以及實心的愛心,點擊其中一個會改變原本按鈕的內容,如下

大家可以從下面連結的 Codesandbox fork 一個開始做

可以先想一下會有哪些狀態、哪些事件,把 Machine 建好再來處理畫面!如果寫完的可以在下方留言分享喔,如果有遇到問題的也歡迎留言提問!

小結

這篇文章我們講了什麼是 State Machine 以及 XState 的基本用法,下一篇文章我們會講 XState 如何處理可變的資料!

下一篇文章: XState 新手教學 - Context & Actions
